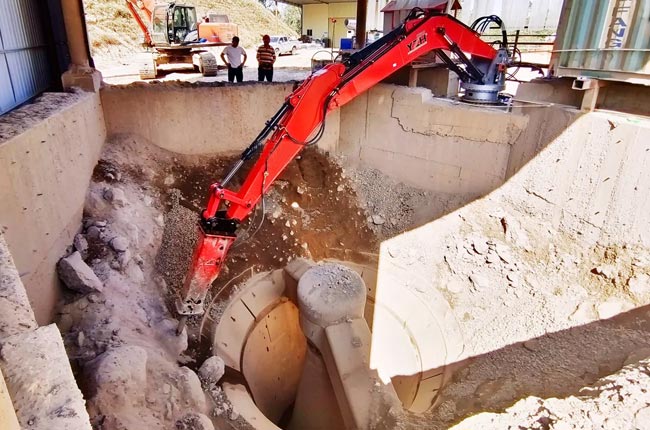

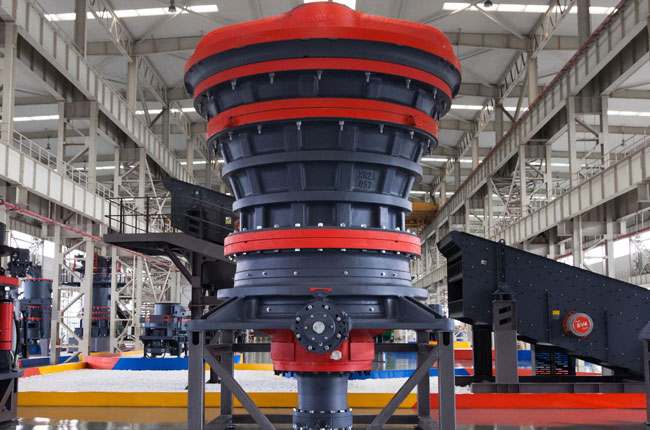

旋回破碎機圖片

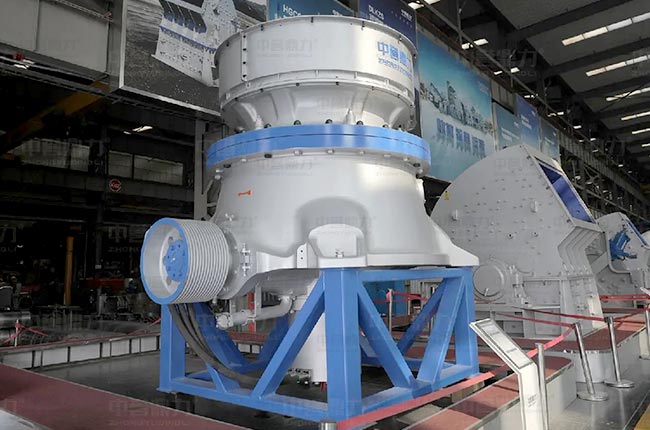

圓錐破碎機圖片
由機架(定錐)、動錐、合金襯板、橫梁、聯軸器、傳動、錐齒輪、液壓及潤滑、電氣控制等部分組成。

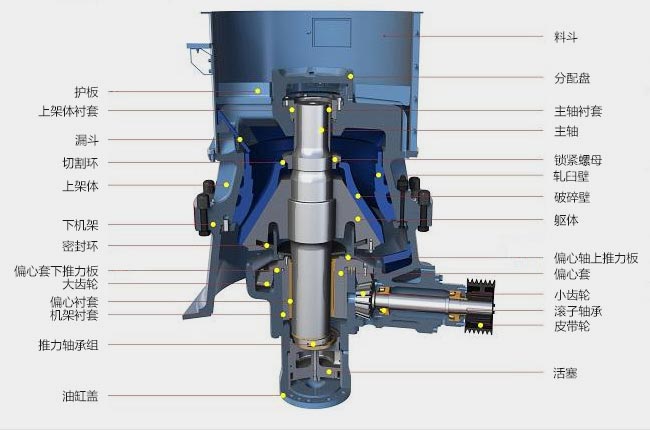

由進料斗、偏心套、軋臼壁、軸承、襯套、上下機架、軋臼壁、破碎壁等組成。

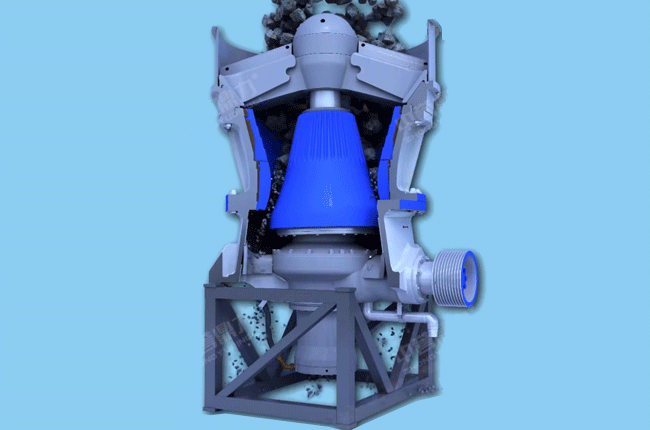

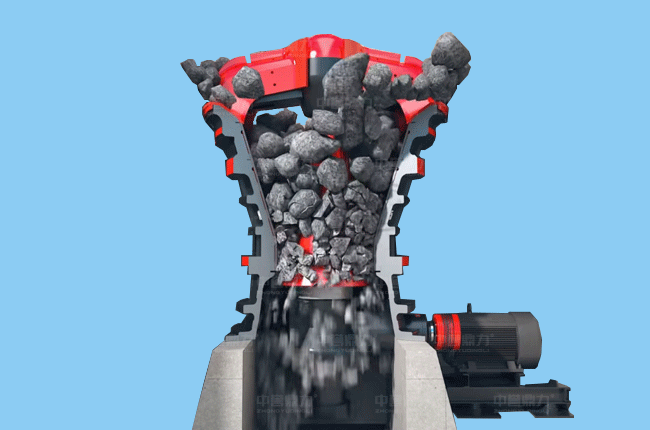

旋回破碎機通過電動機驅動飛輪轉動，進而帶動偏心套筒旋轉，使動錐繞中軸做連續的偏心旋回運動，當動錐靠近定錐時，礦石受到擠壓而破碎，當動錐離開定錐時，物料受自重排出機外。
圓錐破碎機采用層壓破碎原理，偏心軸使圓錐在破碎腔內旋轉，從而產生壓力和沖擊力，的物料在圓錐和壁面之間被擠壓破碎，后破碎后的物料通過破碎腔底部的出料口排出機外。
旋回破礦石粗碎作業，進料口大，運輸車輛直接卸料，無需配置喂料機，排料粒度范圍在100-300mm之間。
圓錐破碎機屬于二級或三級破碎設備，通常由皮帶機或布料器給料，一般和旋回破、鄂破搭配，排料粒度范圍在3-60mm左右。
| 旋回破碎機 | 所屬系列 | 圓錐破碎機 |
|---|---|---|
| 粗碎 | 使用階段 | 中細破碎 |
| 1000~10000t/h | 處理能力 | 50~2000t/h左右 |
| ≤1800mm | 進料粒度 | ≤450mm |
| 175-300mm | 出料大小 | ≤40mm |
| 各種硬度物料 | 適用物料 | 各種硬度物料 |
| 臥式旋回破、傳統立軸旋回破 | 設備類型 | 單缸、多缸、彈簧 |
1、破碎能力強，臺時產量高，適用于各種硬度礦石的粗碎作業；
2、生產效率高，可實現不間斷作業，單位時間內的處理量較大；
3、無需喂料設備，物料可以直接倒入進料口，節省設備投資；
4、成品粒度均勻，成品率較高，有利于后續的加工處理；
5、工作時振動較小，運行相對平穩；
6、適應性強，可在惡劣的工作環境下工作，能破堅硬和腐蝕性的巖石、礦石。
1、適用于各種硬度礦石的中碎和細碎作業；
2、破碎比大，能夠?qū)⒌V石破碎到較小的粒度；
3、產品粒度好，粒度均勻；
4、易損件的磨損相對較小，使用壽命較長；
5、更換定錐襯板、動錐襯板等部件方便，維護的難度和工作量相對較小。
1、設備結構復雜，零部件數量多，制造和維護的難度較大；
2、設備的制造和維護成本較高，維修費用也比較昂貴；
3、設備機身較高，基礎建設的成本高；
4、設備體積大，安裝維護檢修、零部件更換難度較大；
5、不適合破碎潮濕和黏性物料。
1、相對旋回破碎機產能較小，僅適合作為中細碎設備；
2、對給料的粒度有要求；
3、液壓系統維護復雜，需要定期檢查和更換液壓油，維護成本較高；
4、破碎腔內進入鐵塊等不可破碎的物體時，需要停機進行清理，影響生產效率。
