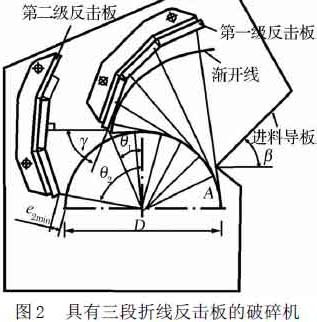

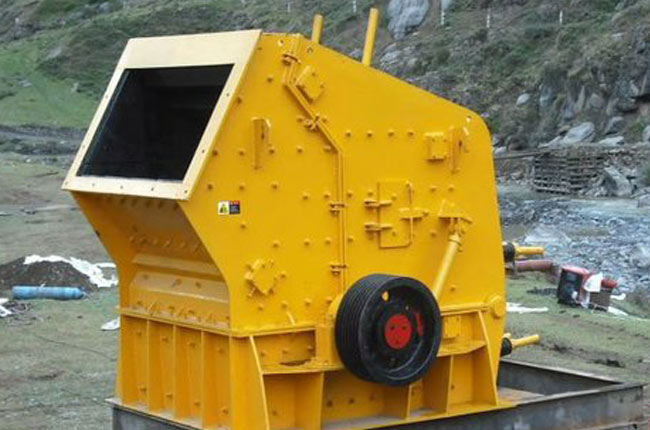

反擊式碎石機，該機有三段折線反擊襯板，其出料口小，β角也較小，因此反擊襯板與漸開線離得較近，段反擊襯板更接近漸開線，從A點拋射出去的巖石，很多上與段反擊襯板呈垂直方向，δ≈2°，當板錘大約轉過20°，巖石被拋射的方向與段反擊襯板正碰撞；當板錘大約轉過40°，巖石被拋射的方向與第三段反擊襯板正碰撞。

根據反擊襯板實際磨損情景可知，粉碎腔從A點涉嫌的反擊襯板上交點起網下到反擊襯板出料口這個區段是巖石重要破碎段，尤其是在反擊襯板出料口附近更主要，面以上了解不難找到折線反擊襯板設計方式：對會有兩端反擊襯板的，根據δ=0°和喂料口尺寸B組織段反擊襯板，從A點板錘轉過的25°，再去δ=0°，和思考到級反擊襯板小出料口尺寸e=0.1D和θ=15°和γ=60°便可段反擊襯板的位置。

季反擊襯板位置的方式是：過級反擊襯板出料口作程度線與段反擊襯板表米相垂直，并格局段反擊襯板小出料口尺寸e=0.01D便可級反擊襯板位置。

對于會有三段反擊襯板的，根據δ=0°喂料口尺寸B組織段反擊襯板，板錘轉過的20°，再取δ=0°，組織段反擊襯板，板錘轉過約40°，再取該點δ=0°和思考e和θ=19°組織第三段反擊襯板，級反擊襯板的段反擊襯板，根據γ≈73°，第三段反擊襯板的位置可根據出料口尺寸e=0.01D和θ=66°ˉ77°，在條件許可的情景下，對中整型破碎石機θ值宜取較大值，這樣能地提高機械性能，折線反擊襯板構造簡單，生產簡單。
